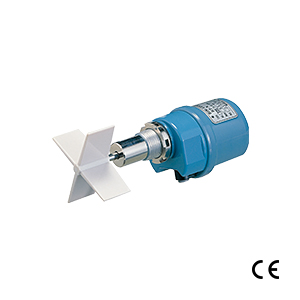

Cảm biến mức dạng cánh xoay R7

Đặc điểm chính

• Cực kỳ nhỏ gọn

Nhỏ gọn và nhẹ với động cơ thu nhỏ và các bộ phận bằng nhựa.

• Điều chỉnh mô-men xoắn dễ dàng

Thay đổi moment xoắn bằng cách thay đổi vị trí lò xo

• Cơ chế “trượt”

Cơ chế “Trượt” từ tính bền bỉ bảo vệ động cơ khỏi lực quá mạnh tác dụng lên mái chèo.

• Bảo trì dễ dàng

Các bộ phận bên trong có thể được tháo rời với cảm biến gắn trong bồn chứa.

Nguyên lý hoạt động

Cánh xoay được lắp vào phễu sẽ quay chậm để phát hiện sự hiện diện của vật liệu.

• Khi không có vật liệu xung quanh cánh xoay

Trục chính và cánh xoay, được kết nối với động cơ thông qua cơ cấu trượt, quay chậm khi động cơ quay.

• Khi có vật liệu xung quanh cánh xoay

Vòng quay của cánh xoay bị cản trở bởi vật liệu và động cơ quay với trục chính là trục của nó. Vòng quay của động cơ làm cho chốt trên động cơ kích hoạt microswitch, bật đầu ra tín hiệu và tắt vòng quay của động cơ. Điều này đưa ra tín hiệu đầu ra và đồng thời dừng vòng quay của động cơ.

• Reset

Khi vật liệu đi xuống và cánh khuấy không còn được nó che phủ nữa, chốt trên động cơ sẽ trở về vị trí ban đầu nhờ lực lò xo, khiến microswitch đặt lại và sau đó động cơ và cánh khuấy tiếp tục quay.

• Cơ chế trượt

Ví dụ, khi trục chính bị buộc phải quay do dòng chảy đi xuống, cơ cấu trượt trên phần kết nối giữa trục động cơ và trục chính làm cho trục chính bị ‘trượt’. Điều này ngăn chặn sự quay cưỡng bức của động cơ và bảo vệ động cơ khỏi bị hư hỏng.
