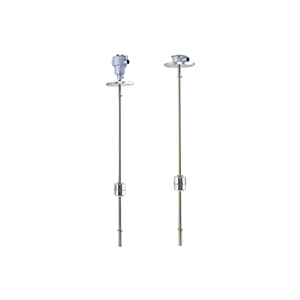

Cảm biến đo mức loại điện trở LR

Đặc điểm chính

• Ít bị ảnh hưởng với các điều kiện hoạt động như áp suất, nhiệt độ và trọng lượng riêng.
• Bộ điều khiển đa năng và dễ sử dụng. (MP2000)
• Đầu ra analog ( 2 dây, 4 – 20mA DC) theo tiêu chuẩn

Nguyên lý hoạt động

Thiết bị LR bao gồm một phao và một thân. Phao có nam châm bên trong. Thân bao gồm một bảng mạch với các công tắc reed và các điện trở được đặt cách đều nhau

Đối với mức tăng, vị trí phao và công tắc reed đang hoạt động thay đổi như trong Hình 1, từ A (2 công tắc đang hoạt động) đến B (3 công tắc đang hoạt động), rồi đến C (2 công tắc đang hoạt động). Đối với mức giảm, từ C xuống B, rồi đến A.
Điều này có nghĩa là điện trở tổng hợp thay đổi khi phao tăng hoặc giảm. Khi đặt dòng điện không đổi vào cực 1 và 2 trong Hình 2, điện áp tỷ lệ với điện trở tổng hợp sẽ đạt được trên các cực này.

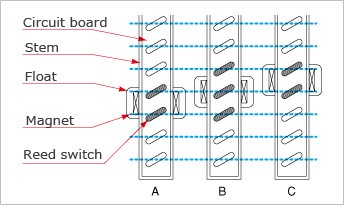

Hình 1: Hoạt động của phao và công tắc reed

Hình 2: Mạch trong phần thân thiết bị
